Capteur de mouvements infrarouge

Voyons voir comment mettre en œuvre un PIR MOTION DETECTOR, capteur infrarouge de mouvements en français dans le texte.

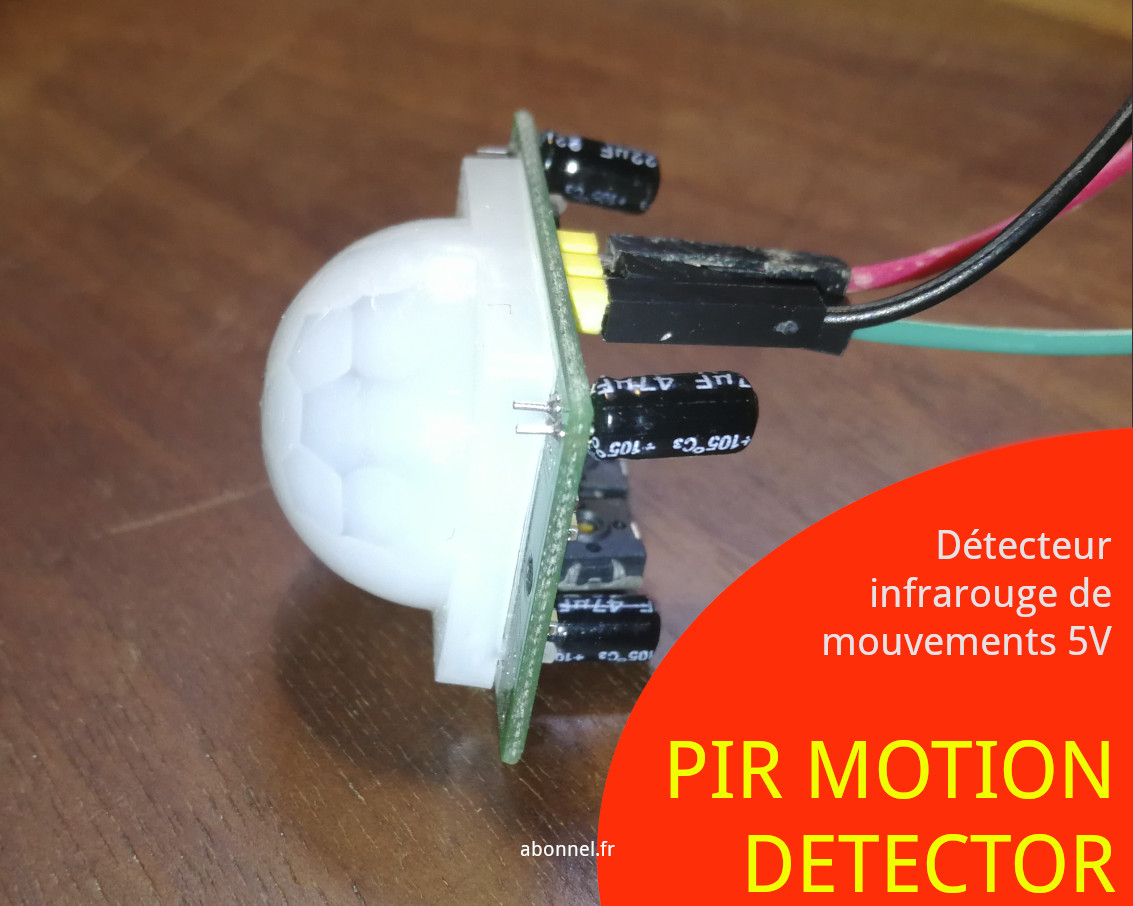

La référence que j'utilise est le DSN-FIR800, gravée RCW 0506 et D-SUN. Le circuit est composé de :

• 4 condensateurs
• 2 résistances variables Sx et Tx

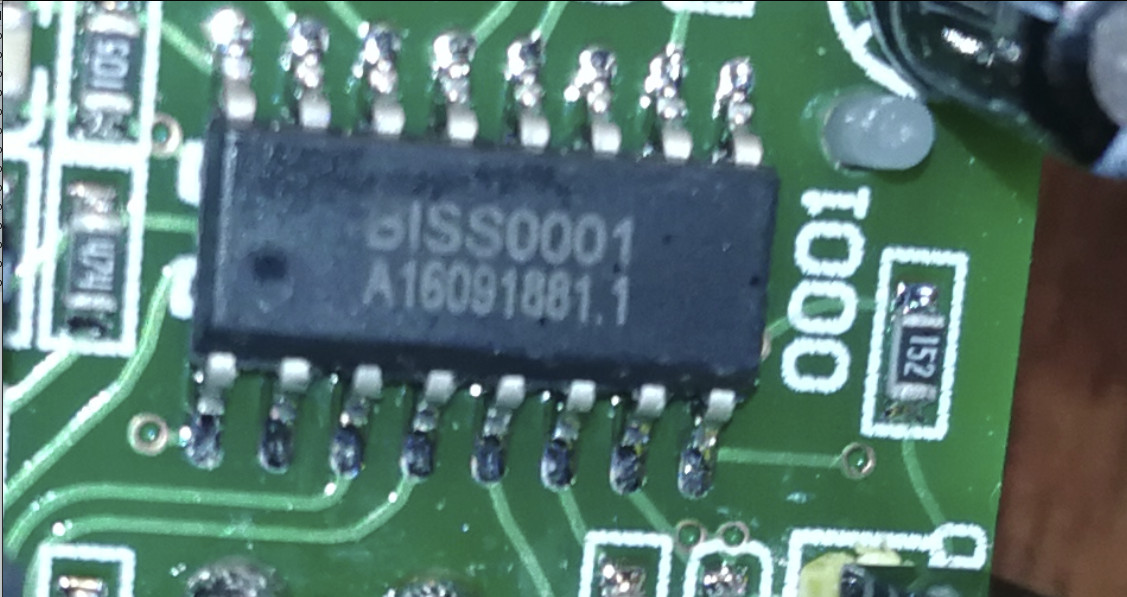

• un circuit intégré BISS0001 -
• un 3.3V 30mA

Le principe de fonctionnement du BISS0001 est basé :

• sur un détecteur de mouvements infrarouge externe qui déclenche un trigger
• un timer Tx qui maintient un niveau logique après déclenchement du trigger
• un timer Ti qui inhibe le détecteur
