Cet article est en cours de rédaction. Il manque des informations essentielles à la compréhension et à la réalisation de l'exemple. Vous pouvez participer à la rédaction de cet article en vous inscrivant ou en laissant un message dans les commentaires.

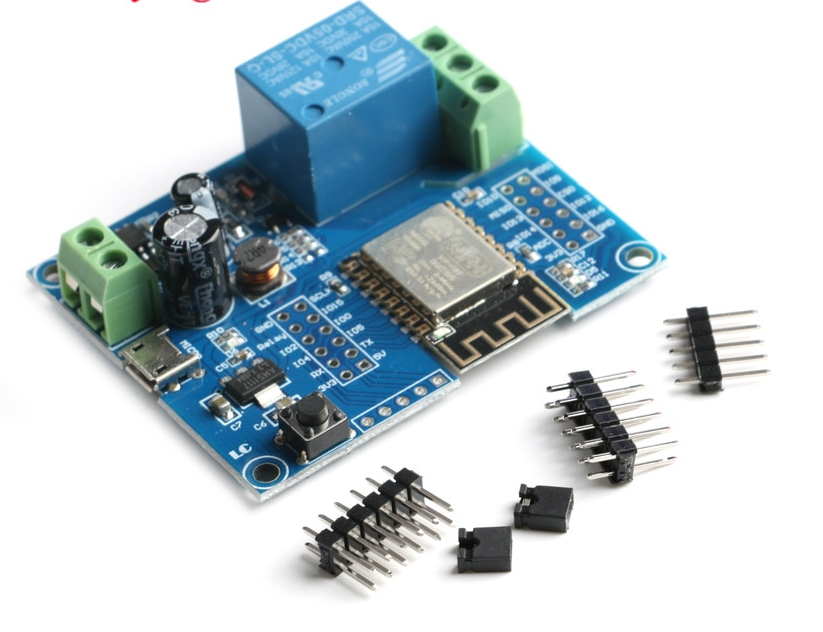

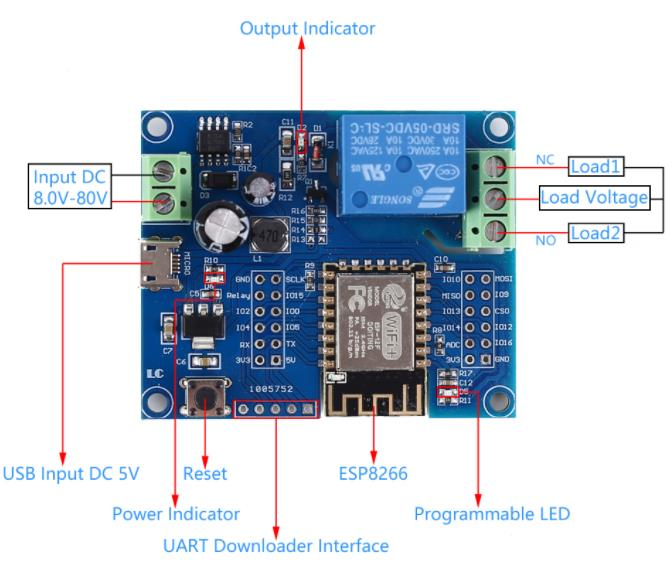

Composants principaux de la carte

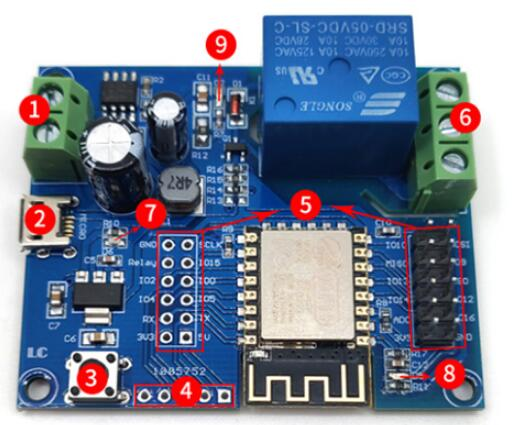

Détail des connecteurs

| N° | Désignation |
|---|---|
| 1 | VCC, GND: alimentation cc 8-80V |
| 2 | Micro USB: alimentation USB cc 5V\ Remarque: DC8-80V/DC5V USB/broche d'en-tête 5V peut choisir l'une des trois méthodes d'alimentation. Bouton 3,6x6mm: bouton de réinitialisation ESP8266 |
| 3 | Bouton reset |
| 4 | Port UART: GND, RX, TX, 5V\ Sont respectivement connectés au GND, TX, RX, 5V de l'ESP8266. Module de port série TTL externe.\ IO0 doit être connecté à GND pour télécharger. Une fois le téléchargement terminé, déconnectez la connexion IO0 et GND. |
| 5 | Report GPIO de l'ESP8266 |
| 6 | Sortie de relais\ NC: relais normalement fermé. Le relais est relié avec le COM\ COM: commun du relais;\ NON: relais normalement ouvert. Il est relié au COM après avoir reçu la commande. |
| 7 | Indicateur de puissance LED |
| 8 | LED Programmable: utilisez le contrôle GPO16 |
| 9 | Indicateur de relais LED: s'allume lorsqu'il est fermé. |

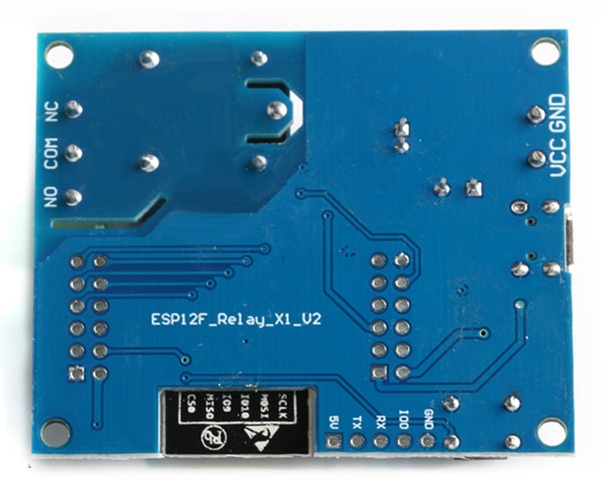

Vue du dessous

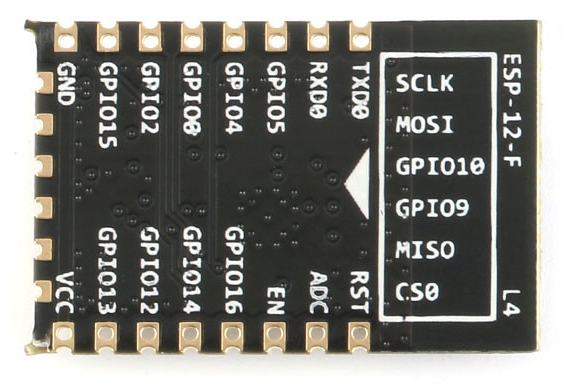

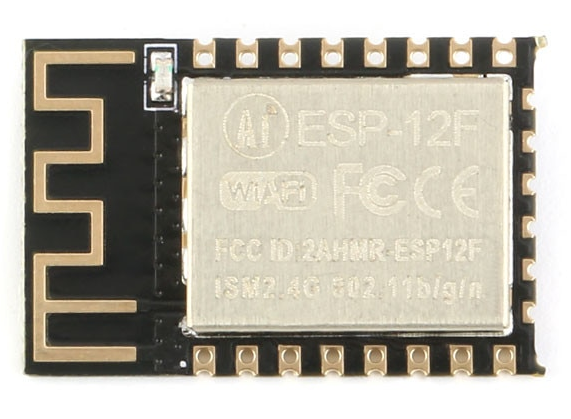

ESP-12F


| PIN | Désingation |
|---|---|
| GND | Terre |
| GPIO15 | MTDO; HSPICS; UARTO-RTS |
| GPIO2 | GPIO4 |
| GPIO0 | |
| GPIO5 | port d'entraînement de relais, l'entraînement de IO5 est utilisé par défaut. Si vous voulez utiliser d'autres e/s pour conduire le relais, vous pouvez supprimer e14, puis connecter les e/s du relais d'entraînement à cette broche de relais |
| GPIO4 | |
| RXD0 | RX: UARTO-RXD: GPIO3 |
| TXD0 | UARTO-TXD; GPIO1 |
| RST | |
| ADC | résultat de conversion A/n. Plage de tension d'entrée: 0 ~ 1V, plage de valeur: 0 ~ 1024 |
| EN | |
| GPIO16 | |
| GPIO14 | |
| GPIO12 | HSPI-MISO |
| GPIO13 | |
| VCC | Alimentaiton 3v3 |
| CS0 | sélection de puce |
| MISO | sortie esclave et entrée hôte |
| GPIO9 | |
| GPIO10 | |
| MOSI | sortie hôte et entrée esclave |
| SCLK | horloge |

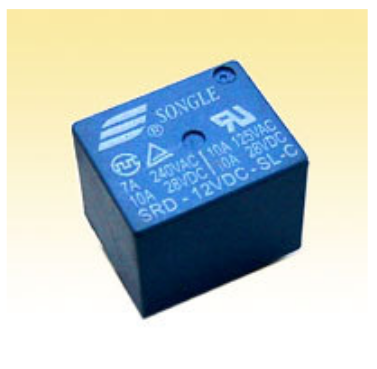

Caractéristiques du relais
- Switching capacity available by 10A in spite of small size design for highdensity P.C. board mounting technique.
- UL,CUL,TUV recognized.
- Selection of plastic material for high temperature and better chemical solution performance.
- Sealed types available.
- Simple relay magnetic circuit to meet low cost of mass production.
